| 400°C | 高耐热 |
| PTFE | 润滑用添加剂 |
| KT/KTL | 系列 |
KT / KTL系列是PTFE（四氟化乙烯树脂）微细粉末的摩擦、耐磨特性改良材料。
通过在各种热可塑度树脂、热固化树脂、橡胶、弹性体中的添加，可改善其摩擦、磨损特性和PV值。另外，还可赋予其防污、不粘、防水/防油等功能。
KT / KTL系列，即使在熔点以上也不会分解、不会出现熔体流动，因此，也可以添加到成形温度在400℃以上的树脂中。特别是最高分子量的KT系列，即使达到420℃也不会发生分解气体，作为成形温度较高的超级工程塑料添加剂，受到了较高的评价。
特性、特点

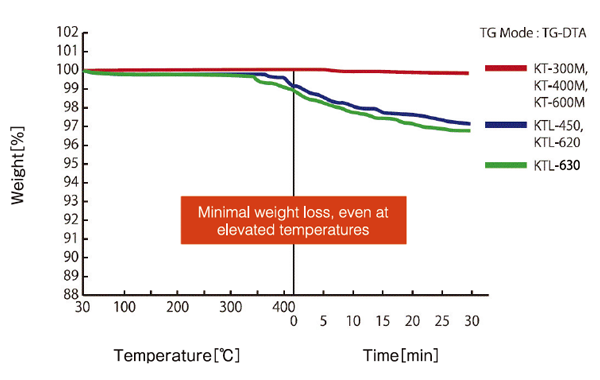

热分解曲线（10℃/min升温至420℃，其后保持30分钟）
TG-chart(increase by 10°C/min. up to 420°C, then hold at 30min)

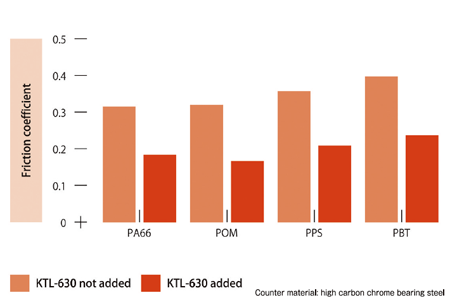

各种塑料+KTL-630(10wt.%) 摩擦系数
Various plastics+KTL-630(10wt.%) Friction coefficient

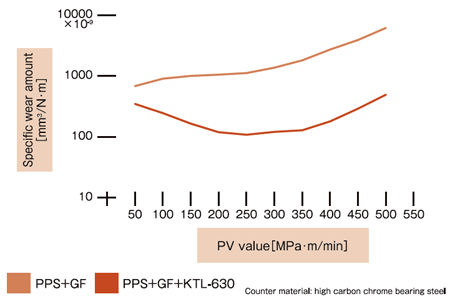

PPS+KTL-630(10wt.%) 比磨损量
PPS+KTL-630(10wt.%) Specific wear amount

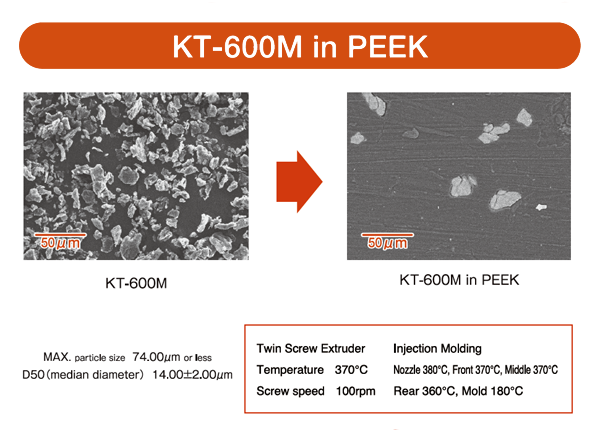

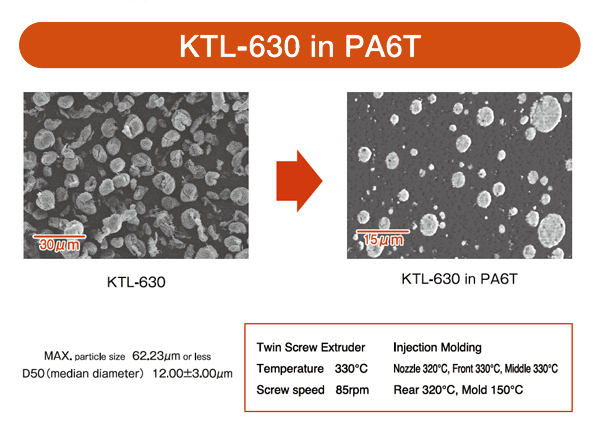

使用例
KT/KTL系列 树脂复合材料等级
| KT series | 特性 |
具有最高分子量且完全烧结、世界最高耐热PTFE微粉。 即使达到420℃也不会发生分解气体，最适合讨厌分解气体的POM。 即便在熔点以上也不会熔融流动，可以保持粒子形状，因此，即使在高温环境下也能保持分散状态。 |
| 推荐 树脂 |
包括POM的所有热塑性、热固性树脂、橡胶、弹性体 |
| KTL-450A KTL-450 KTL-620 |
特性 |
完全烧结的最高分子量PTFE微粉。 具有良好的流动性、分散性，所以混炼机可实现自动喂料。 熔点前后的体积及形状变化较小，因此不影响其成形品的强度、寸法的稳定性。 |
| 推荐 树脂 |
加工温度300℃左右中间以上的树脂、橡胶、弹性体 （PEEK、芳香族PA、PES、热可塑性PI、PEI、PAI等） |
| KTL-630 | 特性 |
与KTL-450A、KTL-450、KTL620相同 |
| 推荐 树脂 |
加工温度300℃台前半以下的树脂、橡胶、弹性体 （PPS、PA、PBT、PC、通用塑料等） |
用途例
合成树脂中的添加
合成树脂中的添加
橡胶、弹性体的添加
